[Xilinx SDK] GPIO 常用到的參數

前言

在使用 API 時，最重要的是正確地輸入對應參數，因此必定要先了解參數所代表的涵義，才能有正確的使用 API 姿勢。

開發環境

• RFSoC ZCU111

參數說明

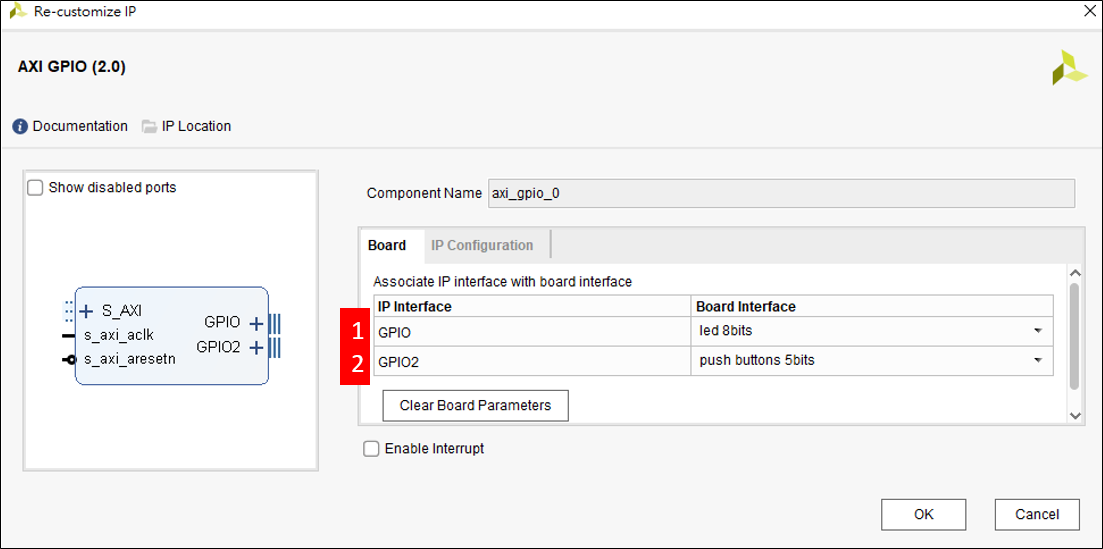

1. channel：這是在 Vivado 內使用 IP 來做設計時就決定的，打開 GPIO 的 IP 設定視窗可以看到 GPIO 與 GPIO2，這裡的例子通道 1 與通道 2 分別為 led 與 push button。

   GPIO IP 設定畫面

2. DirectionMask：這是決定 GPIO 為輸入或輸出 (相對於晶片來說) 的參數，需要特別點開 *.h 或 *.c 去看說明，此說明在 xgpio.c 的註解裡，以下為摘要

   // Bits set to 0 are output and bits set to 1 are input.
