[MQTT] Mosquitto Docker 架設與設定詳細過程

發表於 分類於 閱讀次數：
這篇文章記錄了如何使用 Docker 輕鬆架設 MQTT Broker (Mosquitto)，並且使用身分驗證、ACL 權限控管，啟動 MQTT/MQTTS/WS/WSS 四個協定。架設伺服器的第一步，就是先將基本設定完善，並確認能夠運行，才能繼續下一步的調教。

前言

[MQTT] CentOS 7 安裝 Mosquitto 並使用帳密驗證 一文已經介紹如何從 yum 開始一步步地架設 MQTT Broker。這次，我想使用 Docker 來架設 Mosquitto，同時運行 MQTT/MQTTS/WS/WSS 四種通訊協定，順便練習 Docker 的使用方法。

環境

  • Ubuntu 20.04 LTS
  • Docker 20.10.2

下載官方映像檔

搜尋官方建立的 mqtt Image 並下載

1
2
3
4
5
6
7
8
9
user@pc:~$ sudo docker search mqtt -f is-official=true  # 搜尋 Image
NAME                DESCRIPTION                                     STARS               OFFICIAL         AUTOMATED
eclipse-mosquitto   Eclipse Mosquitto is an open source message …   767                 [OK]

user@pc:~$ sudo docker pull eclipse-mosquitto   # 下載指定 Image

user@pc:~$ sudo docker images   # 列出所有已下載的 Images
REPOSITORY          TAG       IMAGE ID       CREATED       SIZE
eclipse-mosquitto   latest    7593d452cd8c   2 weeks ago   9.95MB
  • -f is-official=true：指定過濾出官方提供的 Image。

建立所需目錄與檔案

Container 關閉之後不會把關閉之前的數據與狀態存下來，恢復到與剛下載好的 Image 一樣乾淨 (其實根本就是一樣的東西啦)，因此在使用 Container 之前，需要先創立一些目錄與檔案，來存放我們想永久儲存的資料與設定

建立目錄

1
2
3
user@pc:~$ sudo mkdir -p /mosquitto/config  # 存放設定檔的目錄
user@pc:~$ sudo mkdir -p /mosquitto/data    # 存放數據檔的目錄
user@pc:~$ sudo mkdir -p /mosquitto/log     # 存放日誌檔的目錄

建立檔案

/mosquitto/config/mosquitto.conf

1
2
3
4
5
6
7
8
persistence true
persistence_location /mosquitto/data/
log_dest file /mosquitto/log/mosquitto.log

allow_anonymous true

listener 1883
protocol mqtt
  • persistence：true 為開啟資料存放在地端，讓通訊更穩定。可參考詳細說明 How to set up persistent storage for Mosquitto MQTT broker 。
  • persistence_location：指定資料存放於 /mosquitto/data/ 目錄下。
  • log_dest file：Log 會被寫到 /mosquitto/log/mosquitto.log 檔案內。
  • allow_anonymous：在 Mosquitto 2.0 之後預設不允許匿名使用者登入，因此要設定此選項為 true 才可匿名登入。
  • listener：掛載服務於 1883 Port。
  • protocol：1883 Port 的服務為 MQTT。

運行 MQTT Container

啟動 Container

啟動 eclipse-mosquitto 的 Image，並查看運行中的 Container 確定有正常運作 (STATUS 沒有異常訊息)

1
2
3
4
5
6
7
user@pc:~$ sudo docker run -d --name mqtt -p 1883:1883 \
                        -v /mosquitto:/mosquitto -v /mosquitto/data:/mosquitto/data \
                        -v /mosquitto/log:/mosquitto/log eclipse-mosquitto

user@pc:~$ sudo docker ps -a
CONTAINER ID   IMAGE               COMMAND                  CREATED         STATUS         PORTS                    NAMES
76612c251fa2   eclipse-mosquitto   "/docker-entrypoint.…"   5 minutes ago   Up 2 minutes   0.0.0.0:1883->1883/tcp   mqtt
  • -d：啟動後於後台工作。
  • --name：幫此 Container 取名為 mqtt
  • p：Port 映射 host port:container port。
  • v：Volumn 映射 host directory:contrainer directory。

到目前為止，初步的設定已經完成，並已讓 Mosquitto Container 運行起來，且沒有出現錯誤訊息。

測試 MQTT Broker

若要測試 Broker 功能是否正常，要使用到 mosquitto_sub 與 mosquitto_pub 兩個指令，因此需先安裝 mosquitto-clients

1
user@pc:~$ sudo apt-get install mosquitto-clients

開啟一個新的 Terminal (在此稱 tty1)，輸入指令來訂閱主題

1
user@pc:~$ mosquitto_sub -h localhost -t Try/MQTT/Docker
  • mosquitto_sub：訂閱主題。
  • -h：指定 MQTT Broker 的 IP 或 FQDN，此為 localhost。
  • -t：指定訂閱的主題名稱，此為 Try/MQTT/Docker。

開啟另一個新的 Terminal (在此稱 tty2)，輸入指令來發布主題

1
user@pc:~$ mosquitto_pub -h localhost -t Try/MQTT/Docker -m "Test Message"
  • mosquitto_pub：發布主題。
  • -h：指定 MQTT Broker 的 IP 或 FQDN，此為 localhost。
  • -t：指定發布的主題，此為 Try/MQTT/Docker。
  • -m：發布的訊息，此為 Test Message。

這時在 tty1 應該就能看到 Test Message 的訊息，代表 Mosquitto Container 運行正常且 MQTT Broker 功能可以使用！

使用帳密檔

建立帳密檔

建立帳密檔需使用到 mosquitto_passwd 指令，因此需先安裝 mosquitto，安裝結束時可能會看到錯誤訊息，這錯誤是因為當 mosquitto 安裝好後預設會自動啟動服務且 Port 為 1883，與我們的 Docker 相衝突，因此不需理會。除此之外，這裡我們只是要拿包含在 mosquitto 的 mosquitto_passwd 指令來使用，所以必須將 mosquitto 的服務關閉，避免占用我們 Docker 要使用的 Port

1
2
3
4
5
6
7
8
user@pc:~$ sudo apt-get install mosquitto
...
...
Job for mosquitto.service failed because the control process exited with error code.
See "systemctl status mosquitto.service" and "journalctl -xe" for details. # 此錯誤可忽略

user@pc:~$ sudo systemctl stop mosquitto.service
user@pc:~$ sudo systemctl disable mosquitto.service

安裝好就可以創建帳密檔

1
2
3
4
5
6
user@pc:~$ sudo mosquitto_passwd -c /mosquitto/config/passwd_file joker # 要創建的使用者名稱為 joker
Password:          # 1234
Reenter password:  # 1234

user@pc:~$ cat /mosquitto/config/passwd_file # 查看內容
joker:$6$9XBw6q7Iq1alMR6w$576QauwU5YTieVS+PPjrDD3a5UDolccQ0JwArFvcohYQe1XeEIxJlw0vXQCV0sN30+EoipWi1ng39GNHXl/PtQ==
  • -c：將會新建一個帳密檔，會覆蓋現有的檔案。若只是想新增使用者到已經存在的帳密檔，不加此選項即可。
  • /mosquitto/config/passwd_file：帳密檔的絕對路徑。
  • joker：要創建的使用者名稱。

讀取帳密檔

建立好之後，需修改 /mosquitto/config/mosquitto.config，讓 Mosquitto 知道要去讀取帳密檔，並且取消匿名使用者的登入權限 (匿名登入權限依應用情境而定)

1
2
3
4
5
6
7
8
9
persistence true
persistence_location /mosquitto/data/
log_dest file /mosquitto/log/mosquitto.log

allow_anonymous false   # 這裡要改，取消匿名使用者的登入權限
password_file /mosquitto/config/passwd_file  # 這裡要加，讓 Mosquitto 知道要去讀取帳密檔

listener 1883
protocol mqtt

重新運行 Container，使 Mosquitto 讀取的設定檔為最新的內容，使用帳號才能發布 (mosquitto_pub) 或訂閱 (mosquitto_sub)

1
user@pc:~$ sudo docker restart mqtt

測試帳密訂閱與發布

開啟一個新的 Terminal (在此稱 tty1)，使用指令來訂閱主題。但由於我們已經設定為不可匿名登入，可以預想到的是會無法正常運作，因為沒有授權 (也就是沒有指定帳號)

1
2
user@pc:~$ mosquitto_sub -h localhost -t Try/MQTT/Docker
Connection error: Connection Refused: not authorised.

tty1 中的指令更改如下

1
user@pc:~$ mosquitto_sub -h localhost -t Try/MQTT/Docker -u joker -P 1234
  • -u：指定使用者帳號。
  • -P：指定密碼，注意是大寫 P。

開啟另一個新的 Terminal (在此稱 tty2)

1
user@pc:~$ mosquitto_pub -h localhost -t Try/MQTT/Docker -m "Test Message" -u joker -P 1234

這時在 tty1 應該就能看到 Test Message 的訊息，代表帳號密碼機制設定完成並且有正常運作！

使用 ACL 檔

建立 ACL 檔

ACL (Access Control List) 存取控制表是用來描述一個物件對一串列的存取權限，Mosquitto 同樣也提供這個功能。第一步與帳密檔同樣，創建一個檔案 /mosquitto/config/acl，內容如下

1
2
user joker
topic readwrite joker/#
  • 使用者 joker 只可以讀寫符合 pattern 為 joker/# 的 topic，其中 # 為多層級 WildCard 字元 (+ 為單一層級)，因此 joker、joker/Try 與 joker/Try/MQTT 都是符合的 topic。

讀取 ACL 檔

修改 /mosquitto/config/mosquitto.config，讓 Mosquitto 知道要去讀取 ACL 檔

1
2
3
4
5
6
7
8
9
10
persistence true
persistence_location /mosquitto/data/
log_dest file /mosquitto/log/mosquitto.log

allow_anonymous false
password_file /mosquitto/config/passwd_file
acl_file /mosquitto/config/acl  # 加上這行

listener 1883
protocol mqtt

重新運行 Container，使 Mosquitto 讀取的設定檔為最新的內容，知道 ACL 檔案的存在，這時 ACL 功能就正在運行囉

1
user@pc:~$ sudo docker restart mqtt

若嘗試以無權限的 topic (例如：john) 進行發布與訂閱，會發現雖然沒有出現錯誤訊息 (例如：權限不足)，但真的發送不出去，也接收不到的哦！

WebSocket MQTT

啟用 WebSocket MQTT

WebSocket 是一種可在單個 TCP 連線上全雙工的通訊協定，只需要交握一次，便能建立永久的連線，進行雙向資料傳輸。對於需要低功耗的 IoT 應用來說，透過 WebSocket 使用 MQTT 的訂閱與發佈可以比傳統單純只使用 MQTT 來的節能，因此知道如何開啟 Mosquitto 的 WebSocket 通訊是必要的。

修改 /mosquitto/config/mosquitto.config

1
2
3
4
5
6
7
8
9
10
11
12
13
persistence true
persistence_location /mosquitto/data/
log_dest file /mosquitto/log/mosquitto.log

allow_anonymous false
password_file /mosquitto/config/passwd_file
acl_file /mosquitto/config/acl

listener 1883
protocol mqtt

listener 9001       # 在 Port 9001
protocol websockets # 提供 WebSocket 服務
  • 一般 MQTT 協定在 1883 Port 服務
  • WebSocket MQTT 在 9001 Port 服務

刪除正在運行的 MQTT Container，並建立一個比原先多綁定 Port 9001 的 Container

1
2
3
4
5
6
7
8
9
10
user@pc:~$ sudo docker rm -f mqtt

user@pc:~$ sudo docker run -d --name mqtt -p 1883:1883 -p 9001:9001 \
                        -v /mosquitto:/mosquitto -v /mosquitto/data:/mosquitto/data \
                        -v /mosquitto/log:/mosquitto/log eclipse-mosquitto

user@pc:~$ sudo docker ps -a
CONTAINER ID   IMAGE               COMMAND                  CREATED         STATUS         PORTS                                            NAMES
f955f94c7f6e   eclipse-mosquitto   "/docker-entrypoint.…"   4 minutes ago   Up 2 minutes   0.0.0.0:1883->1883/tcp, 0.0.0.0:9001->9001/tcp   mqtt

測試 WebSocket MQTT

WebSocket MQTT 不像 MQTT 可使用 mosquitto_pub/mosquitto_sub 進行測試，因為這兩個指令不支援 WebSocket 通訊協定。這裡要介紹一個 MQTT 開發的好朋友 MQTTBox，MQTTBox 有 Chrome 瀏覽器的擴充套件版本，因此只要有 Chrome 瀏覽器就可以安裝使用！安裝 MQTTBox 並將其開啟，新建一個 MQTT Client，只需填寫 MQTT Client Name、Protocol、Host、Username、Password 五個欄位即可，其中因為我們要測試的是 WS MQTT 協定，因此 Protocol 要選擇 ws

WS MQTT 連線設定WS MQTT 連線設定

建立好並存檔，同時確認畫面上方 Connected 按鈕為綠色的，表示連線正常，這時就可以來發布/訂閱測試啦！在 Topic to publish 與 Topic to subscribe 兩個欄位填寫相同的主題名稱，先訂閱再發布，就會再訂閱區塊中看到發布的訊息囉！

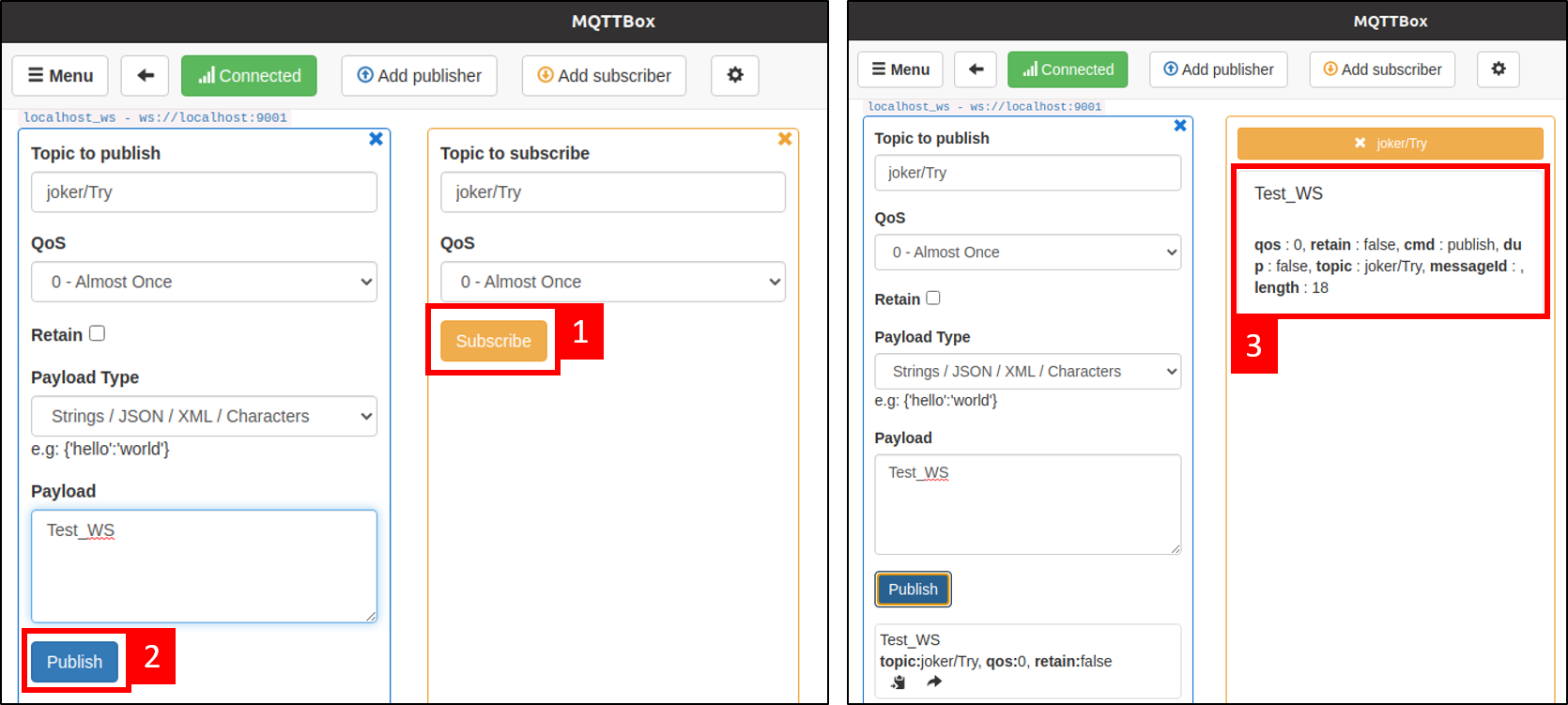

WS MQTT 訂閱與發佈測試WS MQTT 訂閱與發佈測試

確認 WS MQTT 可以正常運行！

MQTTS 與 WSS

Mosquitto 有提供 MQTTS 與 WSS 通訊協定，協定名稱中最後一個字母 S 皆代表 SSL，SSL 能使我們的通訊透過加密防止中間人或竊聽攻擊，要使用 SSL 必須先擁有憑證，然而申請一個正式憑證需要較多手續與耗費許多時日。因此在測試環境中我們可以先自簽憑證，測試加上 SSL 後系統是否能正常運作，若之後系統要上線，再替換為正式的憑證即可。

自簽憑證

詳細步驟與說明可以參考 [SSL] 自簽憑證過程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# 創建目錄
user@pc:~$ mkdir root
user@pc:~$ mkdir server

# CA 產 CA 的自簽憑證
user@pc:~$ openssl genrsa -out root/ca.key 4096
user@pc:~$ openssl req -new -x509 -days 365 -subj "/C=TW/CN={這裡任意}" \
                        -key root/ca.key -out root/ca.crt

# 簽 Server 憑證
user@pc:~$ openssl genrsa -out server/server.key 2048
user@pc:~$ openssl req -new -key server/server.key -subj "/C=TW/CN={Server IP 或 FQDN}" \
                        -out server/server.csr
user@pc:~$ openssl x509 -req -CAcreateserial -days 30 -sha256 -CA root/ca.crt \
                        -CAkey root/ca.key -in server/server.csr -out server/server.crt
  • 最最最需要注意的是 CA 的 CN 與 Server 的 CN 不能一樣，否則會出現意想不到的錯誤。

將 ca.crt、server.key、server.crt 移至 /mosquitto/config/certs/ 目錄下。

1
2
3
4
5
6
7
8
# 創建目錄
user@pc:~$ sudo mkdir /mosquitto/config/certs

# 移動憑證
user@pc:~$ sudo cp root/ca.crt /mosquitto/config/certs/
user@pc:~$ sudo cp server/server.key /mosquitto/config/certs/
user@pc:~$ sudo cp server/server.crt /mosquitto/config/certs/

啟用 MQTTS 與 WSS

修改 /mosquitto/config/mosquitto.config

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
persistence true
persistence_location /mosquitto/data/
log_dest file /mosquitto/log/mosquitto.log

allow_anonymous false
password_file /mosquitto/config/passwd_file
acl_file /mosquitto/config/acl

listener 1883
protocol mqtt

listener 9001
protocol websockets

listener 8883                                # 在 Port 8883
protocol mqtt                                # 服務 MQTTS
keyfile /mosquitto/config/certs/server.key   # Server 的私鑰
certfile /mosquitto/config/certs/server.crt  # Server 的憑證
cafile /mosquitto/config/certs/ca.crt        # CA 的憑證，若不驗證 client 可以不指定 cafile

listener 8884                                # 在 Port 8884
protocol websockets                          # 服務 WSS MQTT
keyfile /mosquitto/config/certs/server.key   # Server 的私鑰
certfile /mosquitto/config/certs/server.crt  # Server 的憑證
cafile /mosquitto/config/certs/ca.crt        # CA 的憑證，若不驗證 client 可以不指定 cafile

require_certificate false                    # 這行是不驗證 client 端的憑證

刪除正在運行的 MQTT Container，並建立一個比原先多綁定 Port 8883 與 8884 的 Container

1
2
3
4
user@pc:~$ sudo docker rm -f mqtt
user@pc:~$ sudo docker run -d --name mqtt -p 1883:1883 -p 9001:9001 -p 8883:8883 -p 8884:8884 \
                        -v /mosquitto:/mosquitto -v /mosquitto/data:/mosquitto/data \
                        -v /mosquitto/log:/mosquitto/log eclipse-mosquitto

測試 MQTTS

MQTTS 可使用指令來測試

開啟一個新的 Terminal (在此稱 tty1)，使用指令來訂閱主題

1
2
user@pc:~$ mosquitto_sub --cafile /mosquitto/config/certs/ca.crt -t joker/Try/MQTT -h localhost \
                        -p 8883 -u joker -P 1234 --insecure
  • --cafile：CA 的憑證。
  • --insecure：不要驗證憑證合法性。使用此選項是因為這裡我們使用的是自簽憑證，若驗證憑證合法性一定有很多問題會出現，我們的目的只是想先測試 MQTTS 是否可以正常運作，因此不需驗證憑證合法性。
  • -p：指定要連接的 Port，若沒指定預設為 1883 Port。

開啟另一個新的 Terminal (在此稱 tty2)

1
2
user@pc:~$ mosquitto_pub --cafile /mosquitto/config/certs/ca.crt -t joker/Try/MQTT -m "Test Message" -h localhost \
                        -p 8883 -u joker -P 1234 --insecure

這時在 tty1 應該就能看到 Test Message 的訊息，代表 MQTTS 設定完成並且有正常運作！

測試 WSS MQTT

WSS 的測試與 WS 測試相同，利用 MQTTBox 來做測試，但是擴充套件的似乎無法處理 SSL 的部分，不管我如何設定都會出現連線錯誤，因此我使用另一台電腦 (Windows 10) 安裝 MQTTBox 本體來測試連線，WSS 連線設定與 WS 不同的一點是多了 SSL/TLS Version 與 SSL/TLS Certificate Type 欄位，只需更動 Type 選擇 CA Signed server certificate 即可

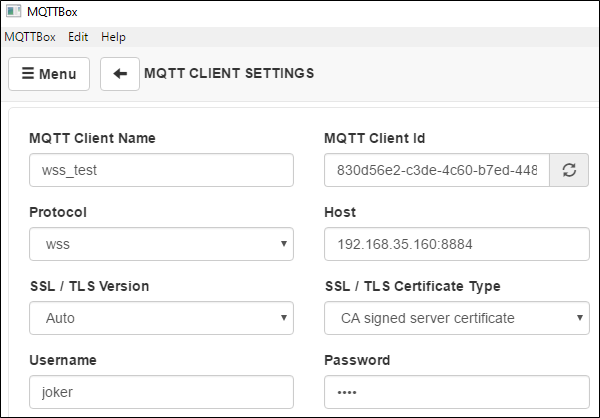

WSS MQTT 連線設定WSS MQTT 連線設定

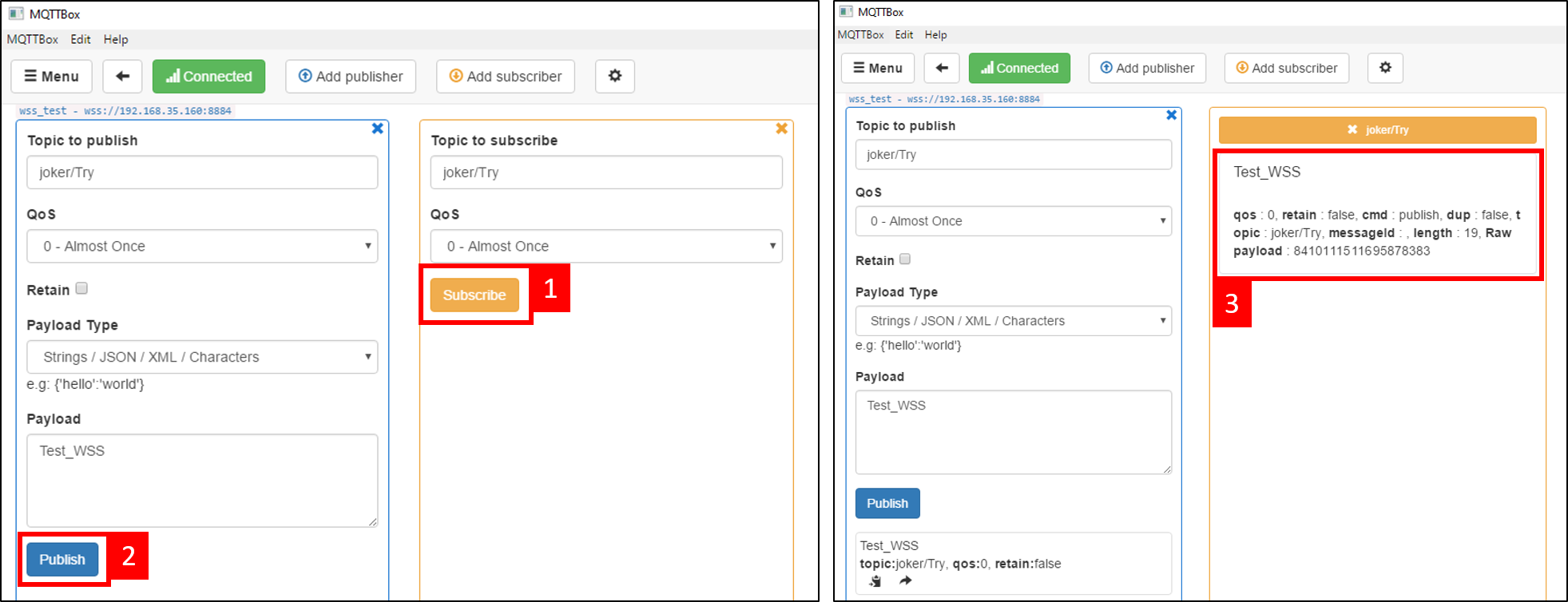

WSS MQTT 訂閱與發佈測試WSS MQTT 訂閱與發佈測試

至此， MQTT/MQTTS/WS/WSS 四個通訊協定都已經正常運作，最終選擇所要使用的通訊協定還是要回歸到應用情境，若沒用到的 Port 可以選擇關閉以釋放系統資源。

結語

這篇文章記錄了如何使用 Docker 輕鬆架設 MQTT Broker (Mosquitto)，並且使用身分驗證、ACL 權限控管，啟動 MQTT/MQTTS/WS/WSS 四個協定。當然，還有更多的進階設定沒有在此篇文章中紀載，但架設伺服器的第一步，就是先將基本設定完善，並確認能夠運行，才能繼續下一步的調教。
